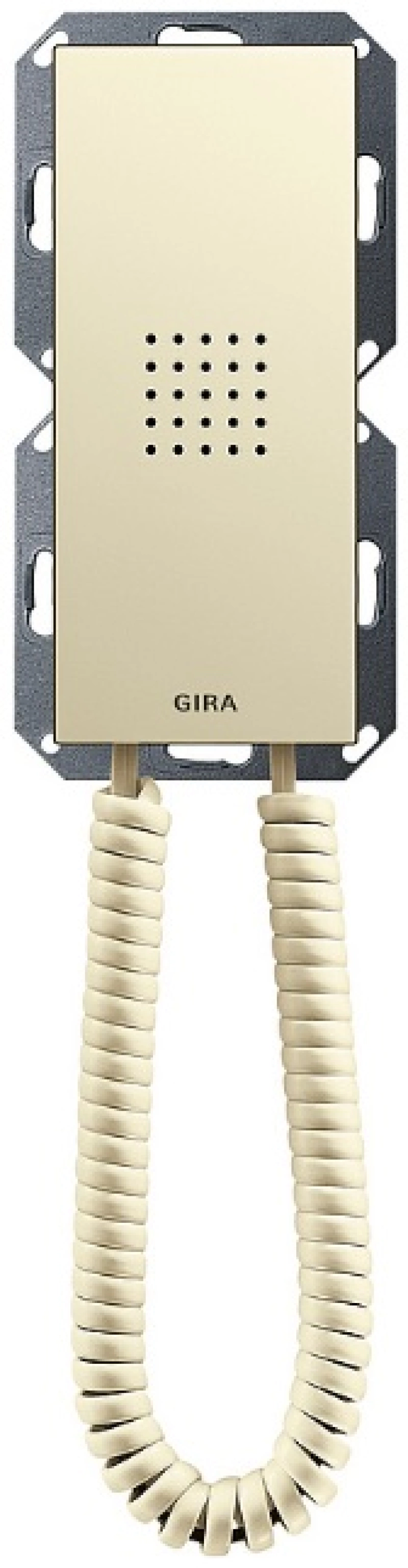

Переговорное внутреннее устройство с трубкой (глянцевый кремовый)

Квартирная станция Standard с телефонной трубкой имеет следующие особенности:

•  Установка в стандартные 58-мм монтажные коробки скрытого монтажа.
•  Разнообразие дизайна достигается при помощи интеграции в установочные рамки различных серий, что создает единое, гармоничное решение для домофонной системы и электроустановочных изделий.
•  Передача сигнала и питание аудио- и видеокомпонентов осуществляется по 2-проводной шине с защитой от переполюсовки и короткого замыкания.
•  Модульная структура обеспечивает простоту установки и добавления новых компонентов, таких как: дополнительные секции вызова квартирных станций, цветной TFT-дисплей и пр.
•  Возможно параллельное подключение до 3 квартирных станций.
•  Возможность ввода в эксплуатацию одним человеком благодаря простоте установки и настройки.
•  Различные виды звукового сигнала, для вызовов от двери, с этажа или внутреннего вызова.
•  Бесплатное ведение разговоров внутри дома (интеpком) при наличии более 2-х квартирных станций.
•  Отключение звука.
•  Прием входящего вызова поднятием телефонной трубки.
•  Завершение соединения при возвращении трубки на место.
•  Соединительный провод трубки подключается с помощью разъемов.
•  Посредством таких квартирных станций можно организовать домофонную систему на 30 абонентов.

Управляющий сенсорный выключатель квартирной станции с телефонной трубкой управляет выполнением следующих функций:

•  Включение/выключение света или выполнение других функций, связанных с исполнительным устройством реле 1289 00.
•  Управление дверным электрозамком.
•  Регулирование громкости сигнала вызова.

Напряжение питания: 26 В ± 2 В пост. тока (напряжение в шине)
Клеммы шинного контроллера:
2 винтовые клеммы под двухпроводную шину
2 винтовые клеммы для подключения этажной кнопки вызова
2 штекерных разъема для подключения системной шины
1 штекерный разъем для подключения видеокамеры
Разъемы на вставке> подключения телефонной трубки:
1 штекерный разъем для подключения системной шины
1 штекерный разъем для подключения телефонной трубки
Диапазон рабочих температур: от -5°С до +50°С

Источник питания Аудиодомофона 1287 00 → стр. 301.
Источник питания видеодомофона (при установке цветного TFT-дисплея) 1288 00 → стр. 301.
Дополнительные секции вызова квартирных станций 1283 .., 1285 .. → стр. 293.
Цветной TFT-дисплей 1286 .. → стр. 294.
TV-Gateway 2610 .. → стр. 297.
Бинаpный вход, 2-канальный 1210 00 → стр. 304.
Установка в модульные функциональные стойки → стр. 177.
Установка в Profil 55 → стр. 172.
Для установки в установочные рамки Edelstahl серии 20, 21: Промежуточная рамка 55 x 55 мм 0289 20 → стр. 108.
